产品综述

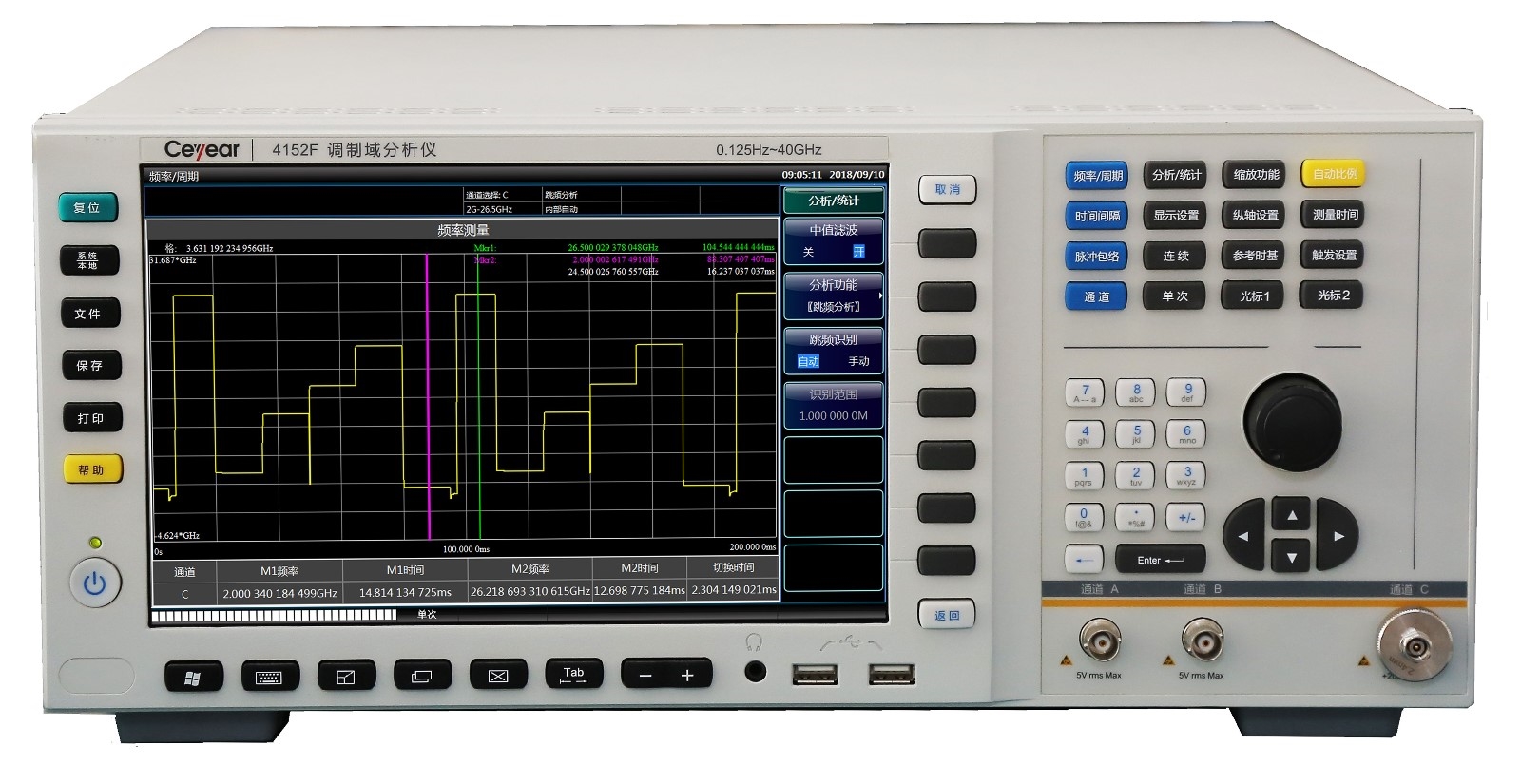

金彩汇 4152系列调制域分析仪能够精确表征信号频率随时间动态变化规律，最大监测带宽36GHz，最短每隔100ns无隙监测，可测量宽带捷变频、线性调频、脉冲调制等多种复杂信号的时频特性。此外调制域分析仪还提供脉冲周期、脉冲宽度、占空比、时间间隔、相位等测量功能，具备结果统计、柱状图、跳频分析、线性调频分析等统计分析功能。适用于抗干扰通信、捷变频雷达、多普勒雷达和计量校准等领域的信号及设备测试。
金彩汇
功能特点
|
金彩汇 型号 |
金彩汇 重量 |
功耗 |
金彩汇 温度范围 |
扫描模式 |
扫描驻留时间 |
金彩汇 对比 |
|---|
典型应用
技术规范
|
频率技术指标 |
||
|
频率范围 |
4152A |
通道A、B： 0.125Hz～50MHz（连续波） 50MHz～4GHz（连续波、脉冲） |
|
4152E |
通道A、B： 0.125Hz～50MHz（连续波） 50MHz～4GHz（连续波、脉冲） 通道C： 4GHz～26.5GHz（连续波、脉冲） |
|
|
4152F |
通道A、B： 0.125Hz～50MHz（连续波） 50MHz～4GHz（连续波、脉冲） 通道C： 4GHz～40GHz（连续波、脉冲） |
|
|
频率监测 最大带宽 |
通道A、B： 3.5GHz（4152A/E/F） 通道C： 22.5GHz（4152E） 36GHz（4152F） |
|
|
频率测量 显示最低位 |
±100ps/采样间隔×被测信号频率 |
|
|
连续波频率 测量分辨率 |
[±(100ps rms+1.4×触发误差)/采样间隔]×被测信号频率，其中：
触发误差≤ |
|
|
连续波频率 测量准确度 |
±(100ps rms+1.4×触发误差)/采样间隔×被测信号频率±时基误差×被测信号频率； |
|
|
周期测量范围 |
通道A、B： 0.25ns～8s（4152A/E/F） 通道C： 0.038ns～0.25ns（4152E） 0.025ns～0.25ns（4152F） |
|
|
最低有效显示位 |
±100ps/采样间隔×被测信号周期 |
|
|
周期测量分辨率 |
±(100ps rms+1.4×触发误差)/采样间隔×被测信号周期，其中：
触发误差≤ |
|
|
周期测量准确度 |
±周期测量分辨率±时基误差×被测信号周期 |
|
|
内时基性能 |
频率： 10MHz 老化率： ＜±5×10-8/年 温度稳定度：＜±5×10-8 |
|
|
动态范围 |
通道A、B： -20dBm～+10dBm（0.125Hz～50MHz） -30dBm～+10dBm（50MHz～500MHz） -20dBm～+10dBm（500MHz～4GHz） 通道C： -20dBm～+10dBm（4GHz～15GHz） -15dBm～+10dBm（15GHz～30GHz） -10dBm～+10dBm（30GHz～40GHz） |
|
|
时间技术指标 |
|
|
正时间间隔范围 |
10ns～10000s |
|
正负时间间隔范围 |
-10000s～10000s |
|
时间间隔分辨率 |
100ps rms |
|
时间间隔准确度 （均值） |
±时间间隔测量分辨率±时基误差×时间间隔±触发误差±1ns系统误差，其中：
触发误差≤ |
|
最小采样间隔 |
100ns |
|
占空比测量范围 |
0.001%~99.999% |
|
占空比最低有效位 |
±100ps/脉冲周期×100% |
|
占空比分辨率 |
±占空比×（100ps rms±1.4×触发误差）×[(脉冲周期)-2+ (脉冲宽度)-2]1/2 |
|
占空比准确度 |
±占空比分辨率±[（触发误差±1ns系统误差）/脉冲周期]×100% |
|
脉冲宽度测量范围 |
20ns～8s |
|
最低有效显示位 |
±100ps |
|
脉冲宽度测量分辨率 |
±100ps rms±起始触发误差±终止触发误差，其中：
起始触发误差≤
终止触发误差≤ |
|
脉冲宽度测量准确度 |
±脉冲宽度测量分辨率±时基误差×被测信号脉冲宽度±触发误差±1ns系统误差，其中：
触发误差≤ |
|
相位测量范围 |
0°～360° |
|
相位测量分辨率 |
（±100ps rms±1.4×触发误差）/参考周期×360°，其中：
触发误差≤ |
|
相位测量准确度 |
±相位测量分辨率±（时基误差×时间间隔±触发误差±1ns系统误差）/参考周期×360°。 |
|
端口说明 |
||
|
端口名称 |
端口类型 |
转接头类型 |
|
通道A |
BNC阴头 |
BNC阳头 |
|
通道B |
BNC阴头 |
BNC阳头 |
|
通道C |
4152E: N型阴头 4152F:2.4mmK型阳头 |
4152E: N型阳头 4152F:2.4mmK型阴头 |
|
触发输入 |
BNC阴头 |
BNC阳头 |
|
10MHz输入 |
BNC阴头 |
BNC阳头 |
|
10MHz输出 |
BNC阴头 |
BNC阳头 |
|
闸门1输出 |
BNC阴头 |
BNC阳头 |
|
闸门2输出 |
BNC阴头 |
BNC阳头 |
|
一般技术指标 |
|
|
温度范围 |
工作温度：0℃～+50℃ 存储温度：-40℃～+70℃ |
|
尺寸 （宽×高×深） |
426mm×177mm×460mm（宽×高×深），不含把手、垫脚、底脚 498mm×192mm×532mm（宽×高×深），含把手、垫脚、底脚 |
|
重量 |
整机重量≤20kg |
|
整机功耗 |
≤350W |
|
输入电源要求 |
50Hz单相交流电源，额定电压220V 稳态电压允许范围：额定值×（1±10%） 稳态频率允许范围：额定值×（1±5%） |
|
显示分辨率 |
1280×800 |
|
显示屏尺寸 |
10.1寸 |
