产品综述

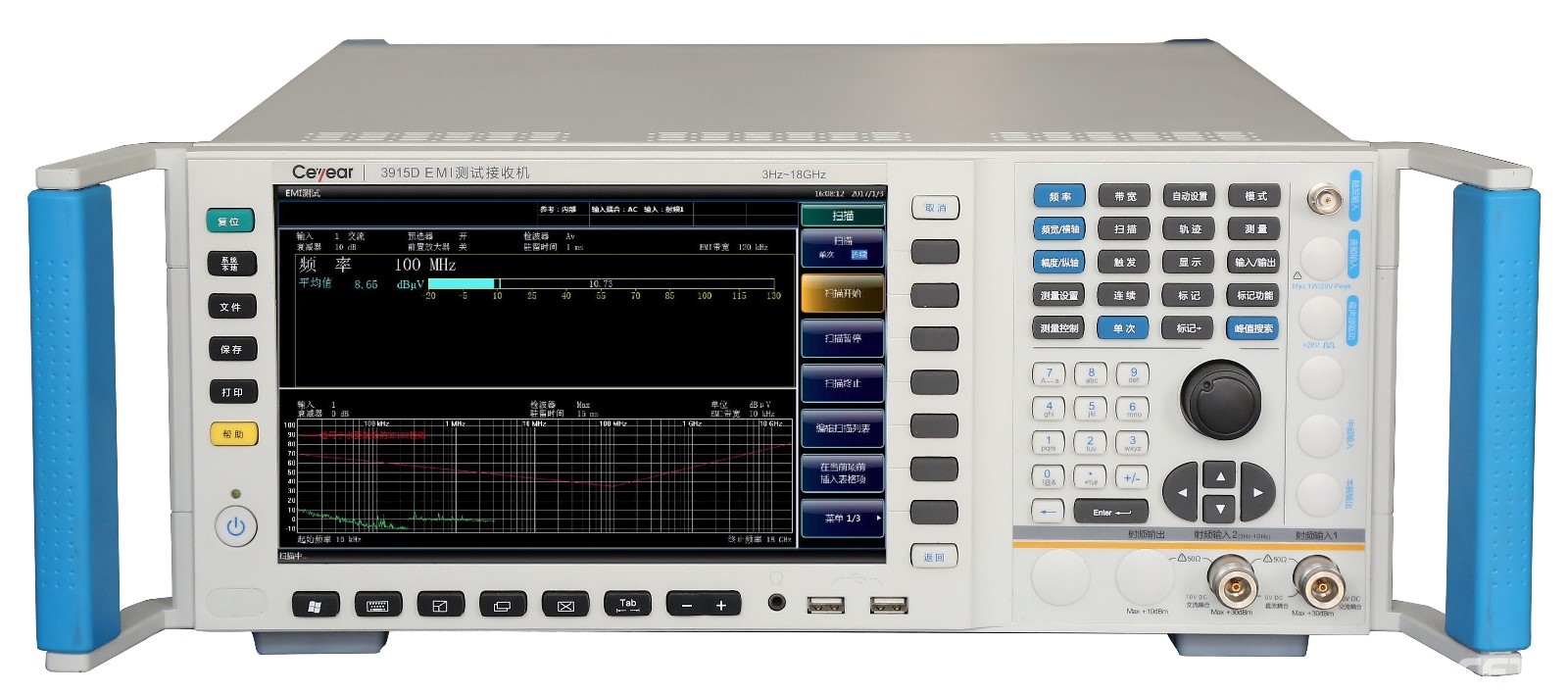

金彩汇 3915 系列EMI测试接收机是针对国家及国家军用电磁兼容标准测试需求推出的一款高性能接收机产品。它具有高灵敏度、高精度、大动态范围、低相位噪声等特点，支持EMI标准符合性测试、EMI测试诊断、全功能频谱分析等多种功能，可应用于电磁兼容标准的预检测测试和标准符合性测试领域，也可以作为通用高性能全功能频谱分析仪应用于微波毫米波信号的测试领域中。
功能特点
|
型号 |
金彩汇 重量 |
金彩汇 功耗 |
温度范围 |
金彩汇 扫描模式 |
扫描驻留时间 |
金彩汇 对比 |
|---|
典型应用
技术规范
|
频率范围 |
输入端口1： |
|
型号 直流耦合 交流耦合 |
|
|
3915A 3Hz~4GHz 10MHz~4GHz |
|
|
3915B 3Hz~9GHz 10MHz~9GHz |
|
|
3915C 3Hz~13.2GHz 10MHz~13.2GHz |
|
|
3915D 3Hz~18GHz 10MHz~18GHz |
|
|
3915E 3Hz~26.5GHz 10MHz~26.5GHz |
|
|
3915F 3Hz~40GHz 10MHz~40GHz |
|
|
3915G 3Hz~45GHz 10MHz~45GHz |
|
|
3915H 3Hz~50GHz 10MHz~50GHz |
|
|
输入端口2： |
|
|
3Hz~1GHz（直流耦合） |
|
|
9kHz~1GHz（交流耦合） |
|
|
10MHz |
频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） |
|
精密频率参考 |
老化率： ± 1´10-7/年 |
|
温度稳定度： ± 1.5´10-8（20℃ ~ 30℃） ± 5´10-8（0℃ ~ 50℃） |
|
|
校准准确度： ± 4´10-8 |
|
|
EMI带宽（6dB） |
10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz |
|
带宽准确度 |
≤±5%（额定值） |
|
检波器类型 |
峰值、准峰值、平均值、有效值、CISPR-AV、CISPR-RMS |
|
预选器 |
数量：17段 |
|
可选低噪声放大器频率范围：1kHz~4GHz |
|
|
可选低噪声放大器增益：20dB（典型值） |
|
|
相位噪声（载波1GHz，20℃～30℃） |
频偏 指标 |
|
100Hz -96dBc/Hz |
|
|
1kHz -115dBc/Hz |
|
|
10kHz -125dBc/Hz |
|
|
100kHz -125dBc/Hz |
|
|
显示平均噪声电平（分析仪模式，输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20℃ ~ 30℃） |
频率范围 指标 |
|
10MHz~1GHz -152dBm |
|
|
1GHz~3GHz -148dBm |
|
|
3GHz~4GHz -144dBm |
|
|
4GHz~5GHz -147dBm |
|
|
5GHz~9GHz -149dBm |
|
|
9GHz~18GHz -146dBm |
|
|
18GHz~26.5GHz -142dBm |
|
|
26.5GHz~40GHz -138dBm |
|
|
40GHz~50GHz -133dBm |
|
|
频率响应（10dB输入衰减，20℃～30℃） |
频率范围 指标 |
|
10MHz~3.6GHz ±0.8dB |
|
|
3.6GHz~9GHz ±1.5dB |
|
|
9GHz~18GHz ±2.0dB |
|
|
18GHz~40GHz ±2.5dB |
|
|
40GHz~50GHz ±3.0dB |
|
|
二阶截获点（预选关） |
频率范围 指标 |
|
100MHz~2GHz +40dBm |
|
|
2GHz~50GHz +60dBm |
|
|
三阶交调失真 |
+14dBm |
|
（预选器关，输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃，额定值） |
|
|
镜频响应（-10dBm混频器电平） |
频率范围 指标 |
|
10MHz~18GHz 76dB |
|
|
18GHz~50GHz 70dB |
|
|
剩余响应 |
-103dBm (频率大于1MHz) |
|
（输入端接匹配负载，0dB衰减） |
|
|
输入电压驻波比(10dB输入衰减，DC耦合） |
输入端口1： |
|
频率范围 指标 |
|
|
50MHz~1GHz 1.2:1 |
|
|
1GHz~4GHz 1.4:1 |
|
|
4GHz~9GHz 1.5:1 |
|
|
9GHz~40GHz 1.8:1 |
|
|
40GHz~50GHz 2.0:1 |
|
|
输入端口2： |
|
|
频率范围 指标 |
|
|
50MHz~1GHz 1.2:1 |
|
|
外形尺寸 |
宽×高×深= 510mm×190mm×534mm (含把手、垫脚、底脚) |
|
宽×高×深= 426mm×177mm×460mm (不含把手、垫脚、底脚) |
|
|
重量 |
约25kg（选件配置不同，重量不同） |
|
电源 |
标配： AC 220~240V：50~60Hz |
|
4051-H98：AC 100~240V：50~60Hz |
|
|
功耗 |
待机：小于20W；工作：小于400W |
|
温度范围 |
工作温度：0℃ ~ +50℃ ；存储温度：-40℃ ~ +70℃ |
|
输入接头 |
输入端口1： |
|
3915A/B/C/D ：N型（阴），阻抗50Ω |
|
|
3915E ：3.5mm（阳），阻抗50Ω |
|
|
3915F/G/H ：2.4mm（阳），阻抗50Ω |
|
|
输入端口2： |
|
|
N型（阴），阻抗50Ω |
