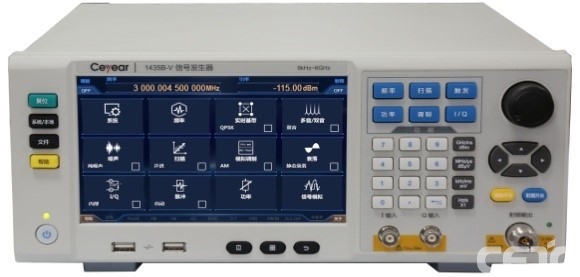

频率范围

1435A-V:9kHz~3GHz

1435B-V:9kHz~6GHz

频率

N（基波谐波次数）

9kHz≤f＜250MHz

1/8

250MHz≤f≤375MHz

1/16

375MHz＜f≤750MHz

1/8

750MHz＜f≤1.5GHz

1/4

1.5GHz＜f≤3GHz

1/2

3GHz＜f≤6GHz

1

频率分辨率

0.001Hz

频率切换时间

≤1ms（典型值2）

时基老化率（典型值）

标配：               ±5×10-7/年(连续通电30天后)

高稳时基选件H10：   ±5×10-8/年(连续通电30天后)

±5×10-10/天(连续通电30天后)

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1MHz～50MHz，步进1Hz

功率

0dBm～+7dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描  列表扫描

扫描驻留时间

100μs～100s

功率特性

最小功率

标配

选件H01

-15dBm（可设置-20dBm）

-110dBm（可设置-135dBm）

最大功率

（25±10°C）

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

18dBm

22dBm

3GHz＜f≤5GHz

16dBm

20dBm

5GHz＜f≤6GHz

15dBm

18dBm

功率准确度

（25±10°C）

标配

频率        功率（dBm）

10～最大功率

-10～10

-15～-10

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±1.5dB

2GHz＜f≤6GHz

±0.9dB

±0.7dB

±1.5dB

H01程控步进衰减器选件

频率       功率（dBm）

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤6GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值3）

源驻波比VSWR（内稳幅）（典型值）

9kHz≤f≤3GHz

＜1.7

3GHz＜f≤6GHz

＜1.6

最大反向功率

0.5W（0V DC）（额定值）

频谱纯度4

谐波（在+10dBm处）

频率

标配

9kHz≤f≤10MHz

＜-23dBc

10MHz＜f≤2GHz

＜-30dBc

2GHz＜f≤3GHz

（1435A-V）

＜-55dBc

2GHz＜f≤6GHz

（1435B-V）

＜-30dBc

分谐波（在+10dBm处）

9kHz≤f≤6GHz

无

非谐波（在0dBm处，10kHz频偏以远）

频率

标配

低相位噪声选件

9kHz≤f≤250MHz

＜-54dBc

＜-60dBc

250MHz＜f≤3GHz

＜-62dBc

＜-77dBc

3GHz＜f≤6GHz

＜-56dBc

＜-71dBc

单边带相位噪声

（dBc/Hz，在+10dBm处）

标配

频率

100Hz

10kHz

100MHz

-83

-115

250 MHz

-93

-127

500MHz

-89

-121

1 GHz

-83

-115

2 GHz

-77

-109

3GHz

-74

-105

4 GHz

-71

-103

6 GHz

-68

-99

低相位噪声选件H06

频率

100Hz

1kHz

10kHz

100kHz

100MHz

-83

-112

-131

-131

250 MHz

-93

-123

-139

-139

500MHz

-89

-119

-135

-135

1 GHz

-83

-113

-132

-132

2 GHz

-77

-107

-126

-126

3GHz

-74

-104

-121

-121

4 GHz

-71

-101

-120

-120

6 GHz

-68

-98

-115

-115

调制特性

频率调制

（选件H02）

最大频偏：N×16MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz）

调制率（3dB带宽，频偏N×500kHz）：DC-7MHz

失真（1kHz速率，频偏N×500kHz）：<0.4%

相位调制

（选件H02）

最大相偏：N×16rad（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置相偏+0.01rad）

调制率（3dB带宽，相偏N×8rad）：DC-1MHz

失真（1kHz调制率，相偏N×8rad）：＜0.4%

幅度调制

（选件H02）

最大深度：＞90％

调幅准确度：（1kHz调制率，30%调制深度）：±（4％×设置深度+1%）

调幅失真：（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％；

调幅带宽（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz）：DC～100kHz。

脉冲调制5

（选件H03）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

100ns

窄脉冲调制5

（选件H04）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

20ns

内部调制信号发生器（选件H02）

提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号

波形：正弦波，方波，三角波，锯齿波

频率范围：正弦波0.1Hz～10MHz

方波，三角波，锯齿波0.1Hz～1MHz

频率分辨率：0.1Hz

低频输出：幅度0～5Vpeak（额定值），至50Ω负载

内部脉冲发生器

(选件H03)

脉冲宽度：20ns～（42s-10ns）（额定值）

脉冲周期：40ns～42s （额定值）

分辨率：10ns

多功能函数发生器(选件H05)

多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性,可分别对发生器进行设置或是同时设置 5 个发生器

波形:

函数发生器1:正弦波、三角波、方波、锯齿波、脉冲

函数发生器2:正弦波、三角波、方波、锯齿波、脉冲

双函数发生器:音频2的正弦波、三角波、方波、锯齿波、脉冲、相位偏置和幅度比，相对于音频1；

扫描函数发生器:正弦波、三角波、方波、锯齿波；

噪声发生器1:均匀、高斯；

噪声发生器2:均匀、高斯；

直流:仅限LF输出；

频率参数:

正弦波:0.1Hz至10MHz；

三角波、方波、锯齿波、脉冲:0.1Hz至1MHz；

分辨率:0.1Hz；

矢量调制精度（校准后，25℃±10℃）

（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm）

1435A/B -V

50MHz～3GHz

EVM（RMS%）<1.4%

3GHz～6GHz

标配

EVM（RMS%）<1.8%

低相位噪声选件

EVM（RMS%）<1.4%

内部调制带宽

（载波900MHz、1.8GHz、2.4GHz、6GHz）

标配：

 120MHz（多音 ，音调数量 51， 频率间隔   2.4MHz，±3dB带宽）；

H09大调制带宽选件：

 200MHz（多音 ，音调数量 51， 频率间隔 4MHz，±3dB带宽）。

外部调制带宽

（载波900MHz、1.8GHz、2.4GHz、6GHz）

200MHz（稳幅开环，I通道输入100mVrms正弦波，±4dB带宽）

内部基带信号发生器

通道数：2（I和Q）

最大码元速率：

标配：75Msps

选件09：125Msps

  基带波形内存：

    标配：1G样点

选件H32：2G样点

实时基带模式：

调制格式：

    PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK

    QAM：4、16、32、64、128、256、512、1024

    FSK：2、4、8、16

    ASK、MSK，任意波调制

EVM：<1.0%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）

双音模式最大频率间隔：200MHz

任意波模式：

数据格式：Mat-File 5、ASCII、Binary、cap、csv。

触发：

触发类型：连续、单次、门控、高级波形段；

触发源：键触发、外部触发、总线触发（GPIB、LAN）；

触发模式：自动播放、触发播放、触发复位、单次自动、单次触发缓冲、单次复位、门控（高、低）、波形段单次、波形段连续；

一般特性

射频输出端口

N型（阴），阻抗50Ω

最大外形尺寸

宽×高×深：330mm×147mm×397mm（不包括把手）

420mm×147mm×445mm（包括把手）

重量

＜12千克（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

小于300W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃
