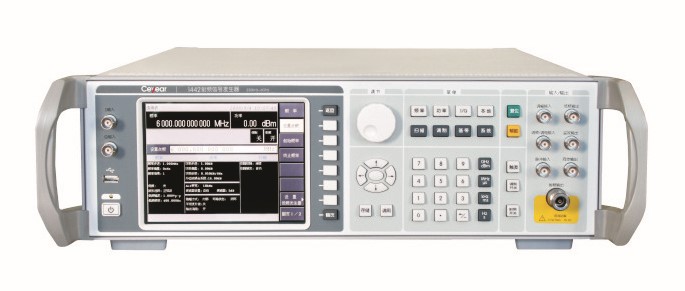

金彩汇 1442系列射频信号发生器是一款针对通信、电子等射频应用而设计开发的产品。覆盖了所有的常用射频频段。它采用模块化结构设计，全中文界面、大屏幕菜单控制，其输出信号相位噪声极低，频率分辨率和准确度高，输出动态范围大，具有丰富的模拟调制、数字调制和程控功能。该产品可为通信及雷达装备测试提供高性能复杂模拟仿真信号，应用于产品的研发、生产、检测和维修等。

功能特点

大屏幕操作界面

1442系列射频信号发生器采用大屏幕、中文操作界面，当前状态信息尽收眼底。也可根据不同用途及场合设置为英文操作界面，方便用户操作。
极低相位噪声，高频谱纯度

金彩汇 1442系列射频信号发生器可为您提供优异的近载波相位噪声（-124dBc/Hz 1GHz@1kHz实测），出色的频谱纯度，可满足雷达系统开发、卫星通信中对纯净射频激励信号的测试需要。
U盘升级功能

金彩汇 U盘已在现代生活中普及使用，1442系列射频信号发生器提供了可用于软件智能升级及数据备份的USB接口，用户可以方便的利用U盘对仪器进行软件升级及维护，简捷实用。
后面板功能扩展

1442系列射频信号发生器提供了RS232接口、GPIB接口、LAN接口、基带输出等附加扩展接口，便于系统搭建，并可利用LAN接口实现远程控制及网络升级等功能，方便用户使用。

型号	重量	金彩汇功耗	温度范围	金彩汇扫描模式	扫描驻留时间	金彩汇对比
1442	金彩汇 11	300W	60	金彩汇 sdfsd	300

典型应用

1442系列射频信号发生器以其强大的功能成为用途广泛的现代智能射频测量仪器，可为雷达及通信装备测试提供复杂模拟仿真信号，可用于各种雷达、通信装备中高性能发射机及接收机的动态范围、灵敏度、邻道功率特性、数字调制性能等信道内外性能指标测试，以及本振替代、失真测试、相位噪声测试等领域。

技术规范

频率范围

1442：250kHz～6GHz

1442A：250kHz～3GHz

频率

N（YO谐波次数）

250kHz ≤ f ≤ 250MHz

250MHz ＜f ≤ 500MHz

1/2

500MHz ＜f ≤ 1GHz

1 GHz ＜f ≤ 2 GHz

2 GHz ＜f ≤ 3.2GHz

3 .2GHz ＜f ≤ 6GHz

频率分辨率

0.01Hz (可设置0.001Hz)

时基老化率（典型值）

±1×10-9/天（连续通电7天后）

扫描模式

步进扫描、列表扫描

谐波2

＜-30dBc

分谐波2

无

非谐波3

＜-62dBc

单边带相位噪声

(dBc/Hz)

频率频偏

100Hz

1kHz

10kHz

100kHz

250kHz ≤ f ≤ 250MHz

＜-91

＜-107

＜-125

＜-127

250MHz ＜f ≤ 500MHz

＜-97

＜-121

＜-129

＜-133

500MHz ＜f ≤ 1GHz

＜-91

＜-115

＜-127

1 GHz ＜f ≤ 2 GHz

＜-85

＜-110

＜-121

2 GHz ＜f ≤ 3GHz

＜-81

＜-106

＜-117

3 GHz ＜f ≤ 6GHz

＜-75

＜-100

＜-111

剩余调频

＜N×1Hz（典型值，点频模式，300Hz～3kHz带宽，有效值）

输出功率范围

（25±10℃）

–20dBm~ +7dBm

配置115dB程控步进衰减器选件： –120dBm～+7dBm（可设置-135dBm）

功率准确度

（25±10℃）

无115dB程控步进衰减器选件

-10dBm～+7dBm

-20dBm～-10dBm

±0.8dB

±1.0dB（典型值）

配置115dB程控步进衰减器选件

-10dBm～+7dBm

-60dBm～-10dBm

-90dBm～-60dBm

-120dBm～-90dBm

±0.8dB

±1.0dB

±1.5（典型值）

±3.0（典型值）

调制

性能

脉冲调制4

脉冲调制开关比

>60dB

脉冲调制上升下降时间

＜150ns

内稳幅最小脉宽

2μs

非稳幅最小脉宽

0.5μs

幅度调制5

调制方式：线性方式，指数方式

调制率（3dB带宽，30%调幅深度）：DC～100kHz

最大深度：线性方式90％，指数方式20dB

准确度（1kHz调制率，300Hz～3kHz解调带宽，深度<90%）：±（6％×设置值+1％）

失真（1kHz调制率，30%调幅深度，线性方式，总谐波失真）：＜1.5%

频率调制5

最大频偏：N×1MHz（典型值）

准确度（1kHz速率，300Hz～3kHz解调带宽，1kHz＜频偏<N×100kHz，除去剩余调频）：＜± (5%×设置频偏+20Hz)

调制率（3dB带宽，100kHz频偏）：

内部直流 DC～100kHz；内部交流：100kHz～1MHz；

外部直流 DC～100kHz；外部交流：100kHz～10MHz。

失真（1kHz速率，N×100kHz频偏，总谐波失真）：<1%

相位调制5

最大相偏：调制带宽100kHz时 N×10rad

调制带宽1MHz时 N×1rad

准确度（1kHz速率，300Hz～3kHz解调带宽，1 rad <相偏<N×10rad，除去剩余调相，调制带宽100kHz时）：＜± (5%×设置相偏+0.01rad)

调制率（3dB带宽）：

调制带宽100kHz DC～100kHz；

调制带宽1MHz 100kHz～1MHz（典型值）

失真（1kHz速率，N×10rad相偏，总谐波失真，调制带宽100kHz时）：<1%

矢量调制精度4

(必须配置矢量调制模块与基带信号发生器)

工作模式：外部I/Q输入

输入连接器：BNC（阴）

输入阻抗：50Ω

调制频率范围（典型值，3dB）：DC～10MHz

矢量调制精度（执行校准后，4Msps，QPSK调制样式，奈奎斯特滤波器，α＝0.3）

EVM（rms）：＜3％幅度误差（rms）：＜3％

相位误差（rms）： 100MHz～3.2GHz ＜2° 3.2GHz～6GHz ＜3°

内部调制信号发生器

函数发生器提供：幅度调制、频率/相位调制信号

波形：正弦波，方波，三角波，锯齿波，噪声，双正弦，扫频正弦

频率范围：

正弦波、双正弦、扫频正弦：1Hz～1MHz

方波、三角波、锯齿波：1Hz～100kHz

频率分辨率：1Hz

脉冲调制信号：

脉冲宽度： 40ns～（42s～20ns）

脉冲周期： 100ns～42s

分辨率：20ns

基带信号发生器

调制格式：BPSK、QPSK、OQPSK、8PSK、MSK、16QAM、2FSK

码元速率：10ksps～10Msps（MSK和2FSK调制格式时最高为2Msps）

射频输出端口

N型(阴)

显示屏

TFT-LCD

操作界面

中文/英文

外形尺寸(宽×高×深)

标准：426mm × 133mm × 510 mm（无把手、后脚、垫脚）

最大：482mm × 152mm × 582 mm

最大重量

23kg

工作温度

0℃～+40 ℃

最大功耗

300W

电源输入形式

220V AC

注：

1、1442系列射频信号发生器在环境温度下存放2小时，预热30分钟后，衰减器自动耦合（或者ALC功率大于-5dBm），在给定的工作温度范围内，满足各项指标性能。以典型值方式给出的补充特性供用户参考，不作考核。

2、输出功率为最大指标时，仪器输出频率范围指标内。

金彩汇 3、输出功率为0dBm时，偏离载波1kHz以远。

4、工作频率在500MHz及以下时对指标不做规定。

5、工作频率在100MHz及以下时对指标不做规定。
