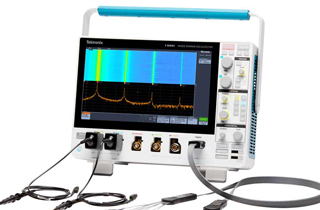

3 系列 MDO 混合域示波器

3 系列 MDO 凭借超大的显示器、提升的低电平信号测量精度以及领先的探头性能，为台式示波器树立新标准。3 系列内置独特的真正硬件频谱分析仪，具有出色的射频测试性能和保证的射频技术规格，无论您是测试 IoT 基带设计，还是仅用于简单的 EMI 诊断，均可满足您的需求。

领先的探头性能

作为测量信号路径中的关键元件，探头不容忽视。在购买 3 系列 MDO 时，您将免费获得业内优质的探头。由于拥有业内佳示波器负载 (3.9 pF)，TPP 系列探头将成为您日常使用的随身探头。

查看探头如何影响您的测量
了解 Tektronix 探头如何提高精度

特点

TPP 系统探头为标配。每条模拟通道一只。
金彩汇 3.9 pF 的业内佳电容性探头负载
250 MHz、500 MHz 或 1 GHz 探头带宽，取决于仪器带宽

微小信号测量精度提升高达 40%

测量微小信号时，为获得更佳的测量精度，降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时，请务必仔细检查示波器的随机噪声技术规格。示波器各不相同，且并非所有示波器制造商均会测试和发布其随机噪声规格。

查看泰克 3 系列 MDO 以及众多其他产品上的保证噪声技术规格

规格一览

输入通道

2 或 4 条模拟
16 条数字1
金彩汇 1 台频谱分析仪

带宽1

100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采样率

模拟通道上为 5 GS/s（1 GHz 型号）、2.5 GS（所有其他型号）
数字通道上最高 8.25 GS/s（121 ps 分辨率）

记录长度

金彩汇所有通道上 10 M 点

频谱分析仪1

1 GHz（标配）；3 GHz（选配）

信号发生器1

任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

4 位 AC RMS、DC 和 AC+DC RMS 电压测量

触发频率计数器2

5 位频率测量

高级分析1

自动功率测量

协议支持1

I2C，SPI
金彩汇 RS-232、RS-422、RS-485、UART
CAN, CAN FD, LIN, FlexRay
金彩汇 MIL-STD-1553、ARINC 429
I2S, LJ, RJ, TDM
USB 2.0

显示器

11.6 英寸（295 毫米）
高清彩色 (1920 x 1080) 电容式触摸屏

重量

11.7 磅（5.3 千克）

包括探头和附件

1 - 可选且可升级
2 - 产品注册后免费

查看工作中的内置频谱分析仪。

内置频谱分析仪

不管您是频谱分析仪专家还是临时使用，您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同，3 系列内置了真正的频谱分析仪。

3 系列与常规示波器 FFT

金彩汇每台仪器标配 1 GHz 最大频率，选配最大 3 GHz 频率
金彩汇同类产品中业内一款真正集成的硬件频谱分析仪
最高 3 GHz 的超宽捕获带宽

功能强大，可升级

金彩汇立即获取所需的所有调试功能，或在需要时添加这些功能。

金彩汇高达 1 GHz 带宽
数字通道：MSO 选项增加 16 条数字通道
高达 3 GHz 的频谱分析仪
DVM/频率计数器（在注册后免费提供）
任意波形/函数发生器
金彩汇高级分析
- 金彩汇串行总线解码和触发
- 自动功率测量

利用本指南找到有关升级的更多信息

查看 3 系列 MDO 可为您的工作台带来的功能。

2021 年 7 月固件版本启用新功能

Vertical grid readouts on-screen

Enables rapid visual inspection and analysis of amplitude measurements.

Time domain view has been enabled with vertical graticule labels
金彩汇 Enables rapid visual inspection and analysis of amplitude measurements
金彩汇 Supports all analog sources

Enhanced cursor measurement

Provides a quick at-a-glance view of the frequency domain or number of periods per second for a given waveform, offering greater flexibility when troubleshooting.

金彩汇 See the frequency readout in cursor as 1/(Δt)
Supports all cursor types, all sources and bus and digital channels

Export Ink saver screen captures with e*Scope

Now you can invert your display and take screen grabs without having to save files, all while using e*Scope software from a remote web browser. Enjoy cost savings on printer ink and save time when adding waveform captures to reports.

Set the mode Inverted/Normal from UI in user preference
金彩汇 Preview button in Print will be always visible which will give the actual print/screen capture.

Already have a 3 Series MDO? Get your free update.

金彩汇 DOWNLOAD NEW FIRMWARE

了解下一代示波器的全系列产品

无论您是在调试串行总线还是在设计高速数字标准，我们为您提供全新的示波器用户界面标准，以便您可以更快、更轻松地找到答案。

探索范围

型号	模拟带宽	模拟通道	数字通道数	采样率	记录长度	频谱分析仪	报价
MDO32	100 MHz - 1 GHz	2	16（选配）	高达 5 GS/s	10 M	最高 3 GHz（可选）	US $4,870 配置和报价
MDO34	100 MHz - 1 GHz	4	16（选配）	高达 5 GS/s	10 M	最高 3 GHz（可选）	US $5,820 配置和报价
